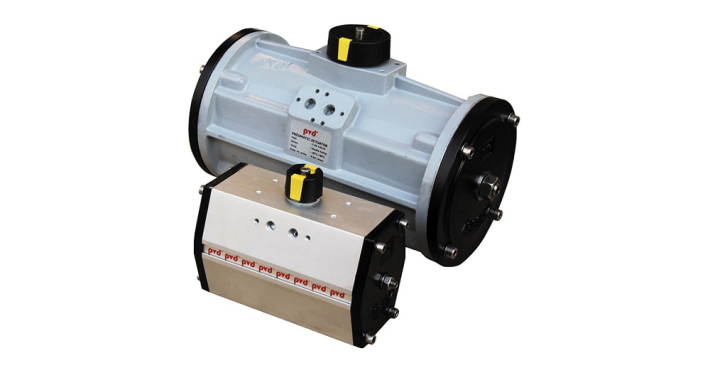

Pnömatik Aktüatörler

  • Pnömatik aktüatörler; küresel vanalar, kelebek vanalar, plug vanalar ve benzeri 90° dönüş hareketi yapan sistemlerde, hızlı veya yavaş açma ya da oransal çalışma için güvenilir, az bakım gerektiren bir elemandır.
  • Değişik ölçülerde çift etkili ve tek etkili (yay dönüşlü) tipleri mevcuttur. İsteğinize göre, ± %10 strok ayarlı, 180° dönüşlü ve 3 pozisyonlu (tam açık, yarı açık, kapalı) olarak da temin edilmektedir.
  • Ayrıca solenoid valf, açık/kapalı konum şalteri (mekanik veya elektronik), pozisyoner (pnömatik veya elektropnömatik) gibi aksesuarlar da isteğe bağlı olarak aktüatörle montajlı halde verilmektedir.

Ürün Bilgisi

ÇİFT ETKİLİ

Sızdırmazlık Elemanları: Nitril kauçuk (NBR)

Yataklama Elemanları: Endüstriyel sert plastik

Çalışma Ortam Sıcaklığı: -20°/+80°C

Tavsiye edilen besleme basıncı: 6 bar

Maksimum çalışma basıncı: 10 bar

Strok ayarları (kapaktan): Aktüatörler standart olarak 90° dönüşlü imal edilmiştir. Kapaklarda bulunan ayar vidaları ile dönüş açısı isteğe bağlı olarak ayarlanabilir.

  • Aktüatör- Vana bağlantısı: ISO 5211
TEK ETKİLİ

Sızdırmazlık Elemanları: Nitril kauçuk (NBR)

Yataklama Elemanları: Endüstriyel sert plastik

Çalışma Ortam Sıcaklığı: -20°/+80°C

Tavsiye edilen besleme basıncı: 6 bar

Maksimum çalışma basıncı: 10 bar

Strok ayarları (kapaktan): Aktüatörler standart olarak 90° dönüşlü imal edilmiştir. Kapaklarda bulunan ayar vidaları ile dönüş açısı isteğe bağlı olarak ayarlanabilir.

  • Aktüatör- Vana bağlantısı: ISO 5211
3 POZİSYONLU

  • 90° veya 180° dönüşlü olarak üretilirler.
  • 3 değişik konumda ayarlanabilirler: Sıfır konum (0), ara konum (0-45° veya 0-90°) , tam dönüş konumu (90° veya 180°)
180° DÖNÜŞLÜ

  • 180° dönüş hareketi gerektiren proseslerde kullanılır.
  • Moment değerleri çift etkili pnömatik aktüatörlerle aynıdır.
  • Dönüş hareketi 0-180° arasında ayarlanabilecek şekilde ayarlanabilir.
AYAR CİVATALI

  • 90° dönüşlü aktüatörlerde dönüş hareketini 0-90° arasında ayarlamak için kullanılırlar.
  • Bu sistem, özellikle kelebek vanalarda kapalı pozisyonu ayarlamayı kolaylaştırır.
